HƯỚNG DẪN CÁCH LẮP ĐẶT BÌNH TÍCH ÁP CHUẨN KỸ THUẬT
I. Vai trò của Bình tích áp trong hệ thống máy bơm nước

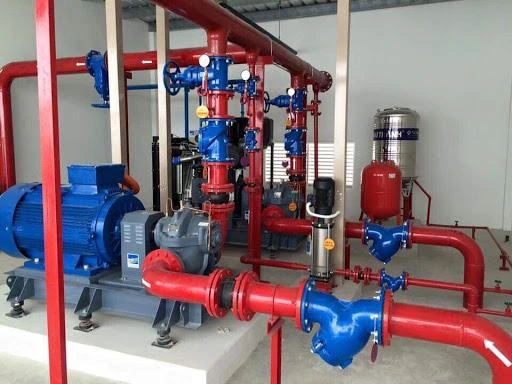

Bình tích áp (hay còn gọi là bình điều áp) là thiết bị quan trọng được sử dụng phổ biến trong các hệ thống cấp nước, hệ thống phòng cháy chữa cháy (PCCC), tưới tiêu nông nghiệp và các hệ thống thủy lực công nghiệp. Chức năng chính của bình là tích trữ năng lượng chất lỏng và điều hòa áp suất trong hệ thống, giúp hệ thống hoạt động ổn định, tiết kiệm năng lượng và bảo vệ các thiết bị khác.
Trong hệ thống máy bơm nước, bình tích áp đóng vai trò:
Ổn định áp suất đầu ra của bơm;
Giảm hiện tượng búa nước (va đập thủy lực);
Tăng tuổi thọ máy bơm do giảm số lần bật/tắt;
Tiết kiệm điện năng nhờ duy trì áp lực hệ thống mà không cần bơm hoạt động liên tục.
Tuy nhiên, để thiết bị phát huy tối đa hiệu quả, việc lắp đặt đúng kỹ thuật là yếu tố then chốt. Lắp đặt sai cách có thể dẫn đến hỏng hóc thiết bị, rò rỉ nước hoặc khí, hệ thống không đạt áp suất mong muốn, gây mất an toàn.
VIDEO HƯỚNG DẪN LẮP ĐẶT BÌNH TÍCH ÁP VAREM ĐÚNG CÁCH
Xem thêm: https://thanglonggroup.vn/bao-gia-binh-tich-ap-varem-100l-200l-300l-500l-750l-1000l/

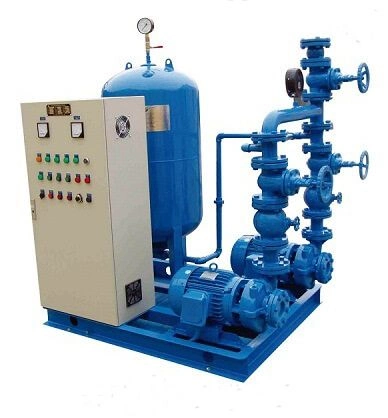

II. Các thành phần chính của hệ thống sử dụng bình tích áp
Một hệ thống máy bơm nước có sử dụng bình tích áp thường bao gồm:
Máy bơm nước: Thiết bị cung cấp áp lực cho hệ thống.
Bình tích áp: Giúp ổn định và duy trì áp suất trong hệ thống. Một số thương hiệu nên dùng là bình tích áp Varem, Aquasystem
Rơ-le áp suất: Giám sát áp suất và điều khiển đóng/ngắt bơm tự động.
Tủ điện điều khiển: Quản lý hoạt động của bơm và rơ-le.
Van một chiều: Ngăn dòng chảy ngược từ hệ thống về bơm.
Van an toàn: Xả áp khi hệ thống quá tải.
Đồng hồ đo áp suất: Giúp giám sát áp lực thực tế trong bình và hệ thống.
Đường ống dẫn nước: Được làm từ nhựa, inox hoặc thép tùy vào ứng dụng.

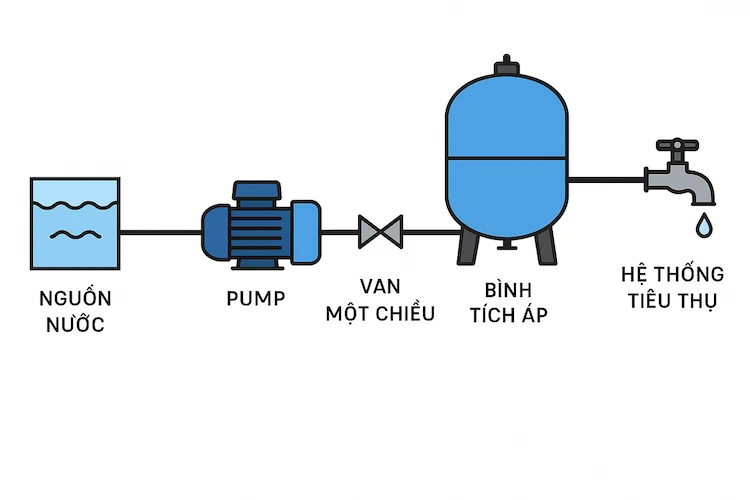

III. Sơ đồ lắp đặt bình tích áp với hệ thống máy bơm nước
Trước khi tiến hành lắp đặt, cần lên sơ đồ hệ thống cụ thể để xác định vị trí các thiết bị, đường ống và hướng nước đi. Một sơ đồ cơ bản gồm:
Bể chứa → Máy bơm → Van một chiều → Bình tích áp → Van khóa → Hệ thống tiêu thụ nước
Các cảm biến áp suất, đồng hồ đo áp, rơ-le được đặt tại điểm sau bình tích áp.
Van xả và đồng hồ áp suất nên được lắp trực tiếp tại đầu ra của bình tích áp.
Sơ đồ có thể thay đổi tùy vào công suất hệ thống, số lượng bơm và loại bình sử dụng (bình đứng hoặc bình ngang).
IV. Các bước lắp đặt bình tích áp chuẩn kỹ thuật
1. Chuẩn bị vật tư và thiết bị
Trước khi lắp đặt, hãy đảm bảo có đầy đủ các vật tư:
Bình tích áp chính hãng phù hợp với hệ thống
Máy bơm và tủ điện điều khiển
Van khóa, van một chiều, van an toàn
Đồng hồ áp suất, rơ-le áp suất
Ống dẫn nước, co nối, ngã chia
Dụng cụ thi công: mỏ lết, cờ lê, keo dán, băng tan…
2. Ngắt điện và ngắt nước hệ thống
An toàn là trên hết. Trước khi lắp đặt hoặc thay thế bình, cần:
Ngắt toàn bộ nguồn điện của hệ thống bơm.
Đảm bảo không có nước hoặc áp lực dư trong hệ thống.
Xả toàn bộ nước trong bình (nếu bình cũ đã sử dụng).
3. Xác định vị trí lắp đặt
Chọn vị trí lắp đặt khô ráo, thoáng mát, tránh ánh nắng trực tiếp hoặc gần nguồn nhiệt. Nơi lắp đặt cần có đủ không gian để vận hành và bảo trì định kỳ.
Đối với bình tích áp đứng, nên đặt trên bệ phẳng vững chắc. Với bình nằm ngang, cần có chân đỡ hoặc khung cố định chắc chắn.
4. Kết nối hệ thống đường ống và phụ kiện
Nối bình tích áp vào đường ống nước sau máy bơm bằng các phụ kiện như co nối, khớp nối mềm, van khóa.
Lắp đặt van một chiều giữa máy bơm và bình để ngăn nước chảy ngược.
Lắp đồng hồ áp suất tại đầu ra để theo dõi áp lực hoạt động.
Lắp rơ-le áp suất gần bình để điều khiển máy bơm đóng/ngắt theo áp lực.
Nối bình vào tủ điều khiển điện, kiểm tra dây điện, aptomat, nguồn cấp.
5. Cài đặt thông số và chạy thử hệ thống
Cài đặt áp suất ngắt/mở cho rơ-le (ví dụ: mở khi < 2 bar, ngắt khi > 3 bar).
Bật nguồn điện và mở van nước từ bể chứa.
Khởi động hệ thống, quan sát hoạt động của máy bơm, áp suất nước và tình trạng rò rỉ.
Sau khoảng 15-20 phút chạy thử, kiểm tra lại đồng hồ áp suất, hoạt động của rơ-le và độ ổn định áp lực.
V. Những lưu ý khi lắp đặt bình tích áp
Áp suất nạp khí của bình phải thấp hơn áp suất ngắt của rơ-le khoảng 0.2 – 0.3 bar.
Không nạp khí quá áp, tránh làm hỏng ruột bình.
Kiểm tra kỹ tình trạng kín khí và kín nước trước khi đưa hệ thống vào vận hành chính thức.
Sử dụng khí Nitơ hoặc khí trơ để nạp vào bình, tránh oxy hóa ruột cao su.
Lập kế hoạch bảo trì định kỳ: kiểm tra áp suất khí, độ kín, rò rỉ, vệ sinh đồng hồ áp…
